Metallbalgkupplungen GWB AKN

Die Metallbalgkupplungen der Baureihe 'AKN' zeichnen sich durch bewährte Qualität und ein Höchstmaß an Torsionssteife aus. Die reduzierten Wellen im Metallbalg sorgen für eine hohe Steifigkeit bei gleichzeitigem Ausgleich von radialem, axialem und winkligem Versatz. Die Wellenverbindung erfolgt beidseitig über Klemmnaben.

Download

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD	Größe	L mm	d_1min mm	d_1max mm	H mm	T Nm	n_max 1/min	ΔK_a mm	ΔK_w Grad	ΔK_r mm	D_G1 mm	T_A1 Nm

Größe	L mm	d_1min mm	d_1max mm	H mm	T Nm	n_max 1/min	ΔK_a mm	ΔK_w Grad	ΔK_r mm	D_G1 mm	T_A1 Nm
18	63	8	26	48	22	12700	0,5	1,5	0,2	5	6
30	65	10	30	56	36	10200	0,4	1,0	0,1	6	12
60	78	12	35	67	75	8600	0,4	1,0	0,1	8	30
80	90	14	42	84	95	6800	0,4	1,0	0,2	10	60
150	90	14	42	84	180	6800	0,4	1,0	0,2	10	85
200	99	22	46	93	240	6300	0,4	1,0	0,2	12	100
300	104	24	60	110	360	5900	0,4	1,0	0,2	12	120
500	111	35	64	122	600	4900	0,5	1,0	0,2	14	190

CAD	Größe	L inch	d_1min inch	d_1max inch	H inch	T ft-lbs	n_max rpm	ΔK_a inch	ΔK_w degree	ΔK_r inch	D_G1 mm	T_A1 ft-lbs

Größe	L inch	d_1min inch	d_1max inch	H inch	T ft-lbs	n_max rpm	ΔK_a inch	ΔK_w degree	ΔK_r inch	D_G1 mm	T_A1 ft-lbs
18	2.480	0.315	1.024	1.850	16	12700	0.02	1.5	0.008	5	4.5
30	2.559	0.394	1.181	2.205	27	10200	0.016	1.0	0.004	6	9
60	3.071	0.472	1.378	2.638	55	8600	0.016	1.0	0.004	8	22
80	3.543	0.551	1.654	3.307	70	6800	0.016	1.0	0.008	10	45
150	3.543	0.551	1.654	3.307	133	6800	0.016	1.0	0.008	10	63
200	3.898	0.866	1.811	3.661	177	6300	0.016	1.0	0.008	12	74
300	4.094	0.945	2.362	4.331	266	5900	0.016	1.0	0.008	12	86
500	4.370	1.378	2.520	4.803	443	4900	0.02	1.0	0.008	14	140

Bilder & Zeichnungen

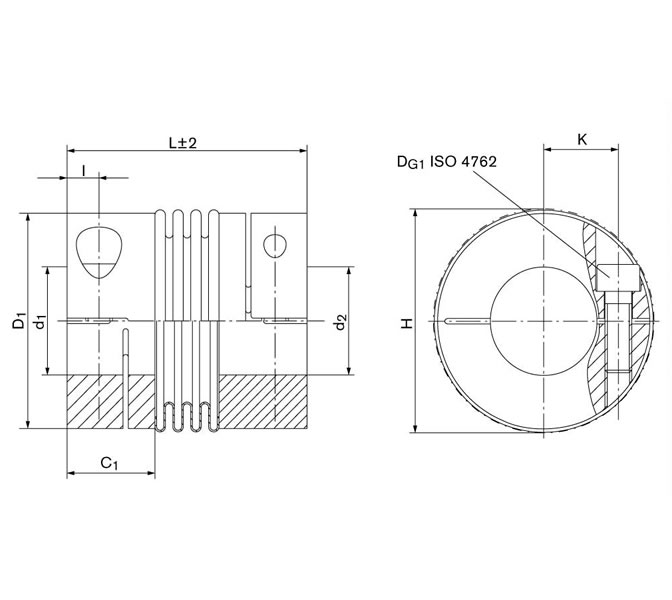

Maßzeichnung

Produkteigenschaften

Spielfreie Drehmomentübertragung
Hohe Verdrehsteife, exakte Übertragung des Drehwinkels
Unterschiedliche Drehfedersteifen
Kleine Baumaße, geringes Trägheitsmoment
Metallbalg aus rostfreiem Edelstahl
Einfache und betriebssichere Montage
Ausgleich von radialem, axialem und winkligem Wellenversatz
Kein Verschleiß, wartungsfrei, keine Stillstandzeiten
Temperatur unempfindlich von -30°C bis +100°C
Nenndrehmomente von 0,1 – 5000 Nm

Vorteile

100% Kontrolle und Nachverfolgbarkeit durch individuelle Kennzeichnung
Höhere Drehmomente bei gleicher Baugröße
Kompaktere Bauweise
Vergrößerte Bohrungsbereiche
Kundenspezische Lösungen
Höhere Sicherheit in der Anwendung, z.B. keine falschen Schraubenanzugsmomente

Spielfreie Metallbalgkupplungen werden im Maschinenbau eingesetzt wo ein Drehmoment oder eine Drehbewegung mit möglichst großer Winkelgenauigkeit von Welle zu Welle übertragen werden muss.

Pumpen mit axialen und vertikalen Antrieben
Hochdynamische Portalantriebe
Spindelhubeinheiten
Lineareinheiten
Verpackungsmaschinen
Werkzeugmaschinen
Sondermaschinen

Baureihe AKN

Metallbalgkupplung mit Klemmnaben, kurzer Baulänge und erhöhter Drehfedersteife

Eigenschaften

Metallbalg aus rostfreiem Stahl, Naben aus Aluminium
Die Wellentoleranz sollte innerhalb der Passungstoleranz “g6“ oder “h7“ liegen
Die Kontaktflächen müssen öl- und fettfrei sein
Ausführungen mit Passfedernut DIN 6885-1 optional
Sonderausführung in Edelstahl optional

Downloads

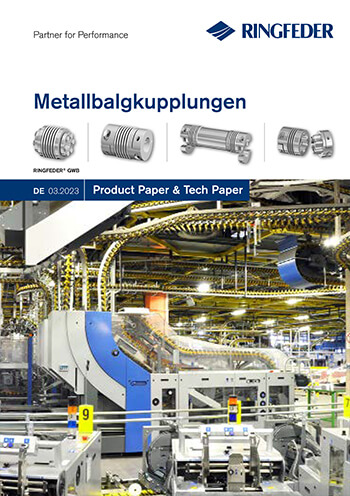

Product Paper Metallbalgkupplungen RINGFEDER® GWB

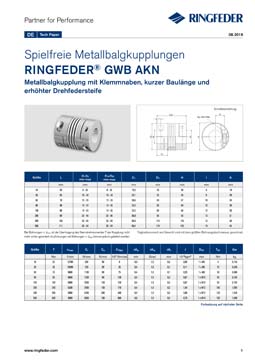

Tech Paper Metallbalgkupplungen RINGFEDER® GWB AKN

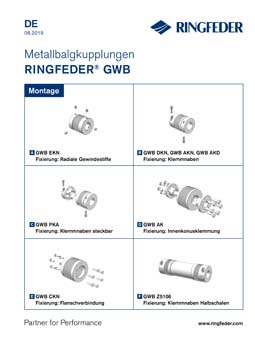

Betriebsanleitung Metallbalgkupplungen RINGFEDER® GWB
